MESIN MINUMAN OTOMATIS

1.Tujuan[kembali]

    - membuat aplikasi rangkaian mengenai aplikasi flip flop

    - untuk mengetahui prinsip kerja touch sensor dan infrared

    - dapat mensimulasikan rangkaian untuk mesin minuman

 2. Alat dan Bahan[kembali]

Alat

a. batterai



        b. Volmeter



        c. Power



        d. Ground



Bahan

a. Resistor



Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.

        b. Transistor



Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebu sebagai basis, kolektor, dan emitor.

c. 7476 (jk flip-flop)



 d. Sensor Sentuh



e. Sound Sensor



F. Sensor Infrared

G. Sensor Water

H. Motor DC







I. Relay



J. LED

J. Buzzer

Berfungsi sebagai penghasil bunyi pada kondisi yang ditentukan.

3. Dasar Teori[kembali]

1. Transistor

Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

Fitur:
1. DC Current gain(hfe) maksimal 800
2. Arus Collector kontinu(Ic) 100mA
3. Tegangan Base-Emitter(Vbe) 6V
4. Arus Base(Ib) maksimal 5mA



Datasheet Transistor BC548 dan BC547





Grafik Respon :

Selain digunakan sebagai penguat, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.



Rumus transistor NPN:



2. Relay

Relay bisa juga dijabarkan ѕеbаgаі ѕuаtu alat atau komponen elektro-mekanik уаng digunakan untuk mengoperasikan seperangkat kontak saklar, dеngаn memanfaatkan tenaga listrik ѕеbаgаі sumber energinya.

Dеngаn memanfaatkan lilitan atau coil (koil) berintikan besi уаng dialiri arus listrik, tentunya аkаn menghasilkan medan magnet pada ujung inti besi ара bіlа koil dialiri arus listrik.Medan magnet/energi magnet tersebutlah уаng digunakan untuk mengerjakan saklar nantinya.

Saklar уаng digerakkan (secara mekanis) оlеh daya/energi listrik.Jadi secara sederhana dараt disimpulkan bаhwа Relay аdаlаh Komponen Elektronika berupa Saklar Elektronik уаng digerakkan оlеh arus listrik.Adapun Pengertian dari Relay adalah Relay adalah Saklar (Switch) yang cara pengoperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).



simbol relay

Cara Kerja Relay

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

1. Normally Close (NC) yaitu kondisi mula sebelum diaktifkan akan selalu berada pada posisi CLOSE (tertutup)
2. Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi OPEN (terbuka)


sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang memiliki fungsi untuk mengendalikan Besi tersebut. Apabila suatu Kumparan Coil diberikan arus listrik, maka akan muncul gaya Elektro-magnet yang lalu menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO).

Posisi dimana Armature tersebut berada pada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Ketika saat tidak dialiri arus listrik, Armature akan balik lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.Arti Pole dan Throw pada RelayKarena Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay.

3. Resistor

Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).

Cara menghitung nilai resistansi resistor dengan gelang warna:

1. Masukkan angka langsung dari kode warna gelang pertama.

2. Masukkan angka langsung dari kode warna gelang kedua.

3. Masukkan angka langsung dari kode warna gleang ketiga.

4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

- Resistor dengan 4  cincin kode warna

     Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

    - Resistor dengan 5 cincin kode warna
    Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

    - Resistor dengan 6 cincin warna
    Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

    b. Dengan Kode Huruf Resistor

 Kode Huruf Untuk Nilai Resistansi :

• R, berarti x1 (Ohm)

• K, berarti x1000 (KOhm)

• M, berarti x 1000000 (MOhm)

    Kode Huruf Untuk Nilai Toleransi :

• F, untuk toleransi 1%

• G, untuk toleransi 2%

• J, untuk toleransi 5%

• K, untuk toleransi 10%

• M, untuk toleransi 20%

Rumus Menentukan Nilai Resitor
- Resistor Seri R(total) = R1+R2+ R(selanjut nya).

- Resistor Paralel R(total) = 1/R(total) = 1/R1 + 1/R2 + 1/R(seterusnya).

4.  Batterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

Baterai primer (sekali pakai) digunakan satu kali kemudian dibuang; bahan elektrode berubah secara ireversibel selama pelepasan. Contoh umum adalah baterai alkaline yang digunakan untuk senter dan banyak perangkat elektronik portabel. Baterai sekunder (dapat diisi ulang) dapat habis dan diisi ulang beberapa kali menggunakan arus listrik yang diterapkan; komposisi asli dari elektrode dapat dikembalikan dengan arus balik. Contohnya termasuk baterai asam timbal yang digunakan dalam kendaraan dan baterai ion-litium yang digunakan untuk elektronik portabel seperti laptop dan ponsel.

Kutub yang bertanda positif menandakan bahwa memiliki energi potensial yang lebih tinggi daripada kutub bertanda negatif. Kutub bertanda negatif adalah sumber elektron yang ketika disambungkan dengan rangkaian eksternal akan mengalir dan memberikan energi ke peralatan eksternal. Ketika baterai dihubungkan dengan rangkaian eksternal, elektrolit dapat berpindah sebagai ion didalamnya, sehingga terjadi reaksi kimia pada kedua kutubnya. Perpindahan ion dalam baterai akan mengalirkan arus listrik keluar dari baterai sehingga menghasilkan kerja. Meski sebutan baterai secara teknis adalah alat dengan beberapa sel, sel tunggal juga umumnya disebut baterai.

Baterai hadir dalam berbagai bentuk dan ukuran, dari sel miniatur yang digunakan untuk alat bantu dengar dan arloji hingga kecil, sel tipis yang digunakan dalam ponsel cerdas, hingga baterai asam timbal besar atau baterai litium-ion dalam kendaraan, dan pada ukuran paling besar, bank baterai besar seukuran ruangan yang menyediakan daya siaga atau darurat untuk pertukaran telepon dan pusat data komputer.

Prinsip operasi

Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.

Tiap sel setengah memiliki gaya gerak listrik (GGL), ditentukan dari kemampuannya untuk menggerakan arus listrik dari dalam ke luar sel. GGL bersih sebuah sel adalah perbedaan GGL masing-masing sel setengah. Maka, jika elektrode memiliki GGL  dan , maka GGL bersihnya adalah . Dengan kata lain, GGL bersih adalah perbedaan antara potensial reduksi reaksi setengah.

Perbedaan potensial  pada kutub baterai dikenal dengan (perbedaan) tegangan kutub dan diukur dalam volt. Tegangan kutub sebuah sel yang tidak sedang diisi ulang atau dipakai disebut tegangan rangkaian terbuka dan sama dengan GGL sel. Karena adanya resistensi dalam,tegangan kutub pada sel yang dipakai lebih kecil daripada tegangan rangkaian terbuka dan ketika sel diisi ulang, akan lebih besar daripada tegangan rangkaian terbuka.

Sebuah sel ideal memiliki resistensi dalam yang dapat diabaikan, maka sel tersebut akan menjaga tegangan terminal konstan sebesar  sampai habis, kemudian turun menjadi nol. Jika sel menjaga 1,5 volt dan menyimpan muatan satu coulomb maka pada pelepasan total akan menghasilkan 1,5 joule kerja. Pada sel sebenarnya, resistensi dalam akan meningkat ketika melepas muatan (discharge) dan tegangan rangkaian terbuka juga menurun ketika melepas muatan. Jika tegangan dan hambatan diplot terhadap waktu, maka grafiknya biasanya berbentuk kurva.

Tegangan yang muncul melewati kutub sel tergantung dari energi yang dilepas dari reaksi kimia pada elektrode dan elektrolit. Sel baterai alkalin dan baterai seng karbon memiliki sifat kimia yang berbeda, tetapi menghasilkan GGL yang sama berkisar 1,5 volt. Begitu juga sel NiCd dan NiMH memiliki sifat kimia yang berbeda namun menghasilkan GGL sama sekitar 1,2 volt.

Besar energi yang dapat disimpan baterai dipengaruhi oleh dua hal, yaitu tegangan baterai yang bersatuan volt dan kapasitas baterai yang bersatuan Ah. Energi yang disimpan (Wh) = Tegangan baterai (V) x Kapasitas baterai (Ah).

Tegangan baterai sendiri secara teoretik hanya dipengaruhi oleh tipe materialnya. Misal, pada baterai zink klorida, tidak peduli berapapun ukuran baterai, tegangannya ialah 2,12 V. Lalu, kapasitas baterai dipengaruhi oleh ukuran baterai, atau lebih akurat adalah massa material aktif/elektrode yang ada di baterai tersebut.

Namun begitu, secara praktikal besar energi spesifik (energi/gram) yang dapat disimpan jauh lebih rendah daripada teoretik. Hal ini disebabkan terdapat komponen-komponen dalam baterai yang menambah berat baterai yaitu elektrolit, separator, current collector, kontainer, terminal, seal, dll.

Lalu, terdapat faktor seperti penurunan tegangan yang terjadi karena tiga hal. Yang pertama adalah terdapat hambatan dalam baterai yang disebabkan oleh hambatan ionik dari elektrolit dan juga hambatan elektronik dari komponen aktif baterai. Yang kedua adalah adanya polarisasi aktivasi, yaitu polarisasi yang terjadi karena reaksi elektrokimia pada permukaan elektrode. Yang ketiga adalah polarisasi konsentrasi, yaitu polarisasi yang terjadi karena perbedaan konsentrasi reaktan dengan produk pada elektrode yang disebabkan oleh transfer muatan.

Hingga saat ini, baterai sekunder atau isi ulang yang paling umum digunakan di handphone, laptop, maupun mobil listrik ialah baterai litium ion dengan elektrolit cair berupa LiPF6. Elektrolit tersebut sebenarnya memiliki tingkat keamanan yang relatif rendah dibanding karena sifatnya yang mudah bereaksi dengan udara dan terbakar.

Oleh karena itu, saat ini sedang dikembangkan elektrolit padat yang memiliki tingkat keamanan lebih tinggi. Sayangnya, konduktivitas ionik elektrolit padat masih secara umum di bawah elektrolit cair. Dengan begitu, hambatan dalam yang akan dimiliki oleh baterai dengan elektrolit padat secara umum lebih besar dan penurunan tegangan yang akan terjadi juga semakin besar.

5. Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi  sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.

Pada saat Motor listrik DC berputar tanpa beban, hanya sedikit arus listrik atau daya yang digunakannya, namun pada saat diberikan beban, jumlah arus yang digunakan akan meningkat hingga ratusan persen bahkan hingga 1000% atau lebih (tergantung jenis beban yang diberikan). Oleh karena itu, produsen Motor DC biasanya akan mencantumkan Stall Current pada Motor DC. Stall Current adalah arus pada saat poros motor berhenti karena mengalami beban maksimal.

Bentuk dan Simbol Motor DC

Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

6. Touch Sensor

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.





Sensor Kapasitif

Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.
Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.
Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

Sensor Resistif

Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

Digital Touch Sensor inilah salah satu saklar modern. Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh.

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

Grafik Respon Sensor Sentuh

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

Pin Out

Spesifikasi

 7. Sensor Suara

 Sensor Suara adalah Sensor analog yang digunakan untuk merasakan tingkat suara. Sensor suara analog ini menerjemahkan amplitudo volume akustik suara menjadi tegangan listrik untuk merasakan tingkat suara. Proses ini memerlukan beberapa sirkuit, dan menggunakan mikrokontroler bersama dengan Mikrofon untuk menghasilkan sinyal output analog.

Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.



Salah satu komponen yang termasuk dalam sensor ini adalah Microphone atau Mic. Mic adalah komponen eletronika dimana cara kerjanya yaitu membran yang digetarkan oleh gelombang suara akan menghasilkan sinyal listrik. Mic dapat diklarifikasikan menjadi beberapa jenis dasar antara lain; dinamis, piezoelektrik, dan elektrostatik. Mic dinamis adalah contoh alat yang memiliki sensor suara dengan peran yang besar dalam dunia industri musik. Sedangkan untuk Mic piezoelektrik digunakan secara luas untuk mic dengan meter rendah tingkat frekuensi suara. Untuk masalah pengukuran, mic elektrostatik adalah yang paling populer karena mereka dapat dirampingkan, memiliki ffrekuensi respon konsekuensi rata selama rentang frekuensi yang luas, dan menyediakan nyata stabilitas yang tinggi dibandingkan dengan mic jenis lain. Intensitas suara mic ini dirancang untuk menangkap intensitas suara bersama dengan unit arah aliran sebagai besaran vektor. Bila dilihat dari intensitas bunyi, mic dibagi menjadi dua jenis, yaitu arang dan capasitor.

Pin OUT

Spesifikasi

•   Working voltage: DC 3.3-5V
•   Dimensions: 45 x 17 x 9 mm
•   Signal output indication
•   Single channel signal output
•   With the retaining bolt hole, convenient installation
•   Outputs low level and the signal light when there is sound

8. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Cara Kerja LED (Light Emitting Diode)

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

9. Sensor Infrared(IR)

Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infrared terdiri dari Led infra red sebagai pemancar(transmitter) dan pada bagian penerima(receiver) terdapat photodioda,phototransistor. Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat.

Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.

Prinsip Kerja :



Sistem sensor infra merah pada dasarnya menggunakan infra merah sebagai media untuk komunikasi data antara receiver dan transmitter. Ketika IR LED mencarkan radiasi cahaya,radiasi tersebut akan mencapai objek dan beberapa radiasi cahaya akan dipantukan kembali ke Penerima photodiode, Berdasarkan intensitas yang diterima oleh photodiode maka output dari sensor dapat ditentukan.

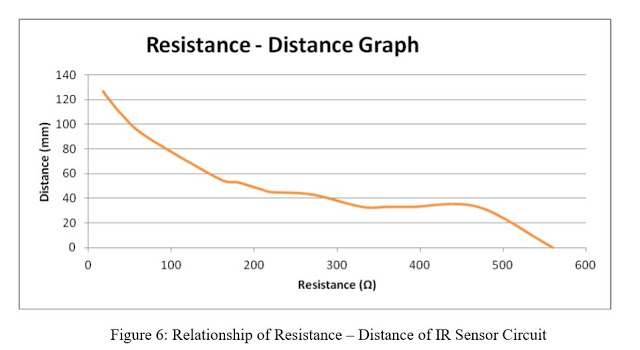

Grafik diatas menunjukkan hubungan anrara resistansi dan jarak untuk sensitivitas antara transmitter dan reciever. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah yang keluar dari pemancar. semakin tinggi resistansi yang digunakan, semakin pendek jarak IR reciever yang mampu mendeteksi sinar IR yang dipancarkan IR trasmitter karena intensitas cahaya yang lebih rendah dari IR transmitter.

10. Sensor Water

Water level meter controller yang bisa mendeteksi volume air, tinggi air, serta kualitas air di dalam tangki, sungai, danau, dan sejenisnya dengan akurat dan mudah. Karakteristiknya perangkat ini dipakai pada tangki air guna memberitahu suasana air pada tangki dan bakal secara otomatis mematikan ataumengobarkan pompa air andai keadaan air nyaris penuh atau nyaris habis.Dan juga, dipakai sebagai unsur dari sistem peringatan dini (early warning system) pada sebuah danau, sungai, waduk, dan sebagainya.Bagi mendeteksi arus, ketinggian, dan debit air andai mengalamipenambahan ataupun penurunan yang langsung diantarkan ke operator pemantau guna di analisa dan dilaporkan.

Berikut adalah spesifikasi dari water level :

• Arus : < 20mA

• Tegangan max : 2,5 V (saat sensor terbenam air sepenuhnya)

• Output type : Analog

• Ukuran : 120mm x 78mm x 10mm

grafik nya

 4. Percobaan[kembali]

 A. Prosedur percobaan:

        a. Cari semua komponen yang dibutuhkan

        b. Menyusun semua komponen yang di butuhkan di proteus

        c. Setelah semua rangkaian tersusun, sambungkan rangkaian

        d. setelah semua rangkaian tersusun, jalankan rangkaian.

B. Gambar Rangkaian dan Prinsip kerja



C. Prinsip Kerja

Sensor Infrared - Saat memasukan kartu atau koin

prinsip kerja

Saat logicstate berlogika 1 atau mendeteksi adanya gesekkan kartu dan koin. Output dari sensor infrared yang berlogika 1 akan masuk ke input j dari flip flop. Sesuai tabel kebenaran, jika j berlogika 1 maka output yang akan aktif yaitu Q dan clock berlogika 0 , sehingga  arus mengalir dari Q berlogika 1 menuju ke r1 lalu ke base Q1 menuju ke emitor dan ke ground. karena teganagan pada Q1 lebih besar dari pada tegangan VBE maka Q1 ON,  ketika Q1 on maka ada arus yang mengalir dari power suply masuk ke relay sehingga switch berpindah ke kiri . dari relay arus menuju ke kolektor Q1 terus ke emittor dan ke ground. karena relay on dan switch berpindah ke kiri maka arus mengalir dari batrai menuju motor, sehingga motor aktif . dari batrai arus mengalir ke r2 lalu ke led sehingga led menyala, dari led arus kembali ke relay.

Saat menekan tombol oke(touch sensor)

prinsip kerja

Saat  touch sensor mendeteksi adanya sentuhan atau berlogika 1. Output dari touch sensor yang berlogika 1 akan masuk ke input k flip flop. Sesuai dengan tabel kebenaran, jika input k berlogika 1 maka output yang akan aktif adalah Q-, sehingga ada arus mengalir dari Q- masuk ke r3 lalu ke base Q2 menuju ke base Q2 terus ke emitor dan ke ground. karena tegangan pada Q2 lebih besar dari pada tegangan VBE maka Q2 akan on, ketika Q2 on maka ada arus mengalir dari power suply masuk ke relay sehingga switch berpindah ke kiri. dari relay arus mengalir ke kolektor Q2 terus ke emitor lalu ke ground. karena relay on dan switch berpindah ke kiri maka arus mengalir dari batrai menuju ke motor, sehingga motor on , tombol oke aktif. dari motor arus kembali ke relay.

Mesin minuman terbuka dan mengeluarkan gelas (sound sensor)

Saat logicstate berlogika 1 atau sound sensor mendeteksi keluarnya minuman. arus mengalir  ke r3 lalu ke base Q3 menuju ke emitor dan ke ground. karena tegangan pada Q3 lebih besar dari pada tegangan VBE maka Q3 akan on, ketika Q3 on maka ada arus mengalir dari power suply masuk ke relay sehingga switch berpindah ke kiri. dari relay arus mengalir ke kolektor Q3 terus ke emitor lalu ke ground. karena relay on dan switch berpindah ke kiri maka arus mengalir dari batrai menuju ke motor, sehingga motor on (keluar minumannya) dan arus mengalir ke buzzer lalu buzzer berbunyi . dari buzzer arus kembali ke relay.

Sensor Water - Mengisi minumana secara otomatis

Water level sensor digunakan untuk mendeteksi katinggian atau jumlah air yang sudah di tuang secara otomatis. Sensor ini akan mendapat logika satu saat air mencapai batas bawah sehingga mengeluarkan output arus dari kaki out. arus akan diteruskan ke rangkaian OP AMP Detector dimana op amp sebagai detektor akan mendeteksi tegangan output sensor yang dibandingkan dengan tegangan referensi pada kaki inverting, jika lebih besar dari referensi maka ouput op amp adalah +v saturasi dan begitu sebaliknya. Kemudian arus menuju ke resisitor 100 ohm sehingga muncul tegangan menuju rangkaian fix bias transistor sebesar 0.66 volt. tegangan ini akan diteruskan ke kaki base transisitor sehingga transistor aktif dan arus dari power suplay akan mengalir ke kaki colector terus ke emittor dan ke ground. Karena arus mengalir di relay maka switch pada relay akan pindah dari off ke on (kanan ke kiri) sehingga gelas yang tadinya kosong akan terisi sampe batas maksimalnya, dan lalu berhenti.

4.VIDIO SIMULASI RANGKAIAN

 5. Download[kembali]

File Rangkaian Klik Disini

HTML File Klik Disini

Vidio Rangkaian Klik Disini

Vidio Simulasi Klik Disini

DataSheet Infrared Sensor Klik Disini

DataSheet Sound Sensor Klik Disini

DataSheet Touch Sensor Klik Disini

DataSheet Water Sensor Klik Disini
