PENGERING JAGUNG

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

    1.Tujuan
    2. Alat dan Bahan
    3. Dasar Teori
    4. Percobaan

    5. Download

1 Tujuan [Kembali]

1. Membuat rangkaian Komperator Inverting menggunakan Touch Sensor, Rain Sensor, Sound Sensor
2. Memahami komponen Rangkaian Komperator yang menggunakan Touch Sensor, Rain Sensor, Sound Sensor

2. Alat dan Bahan [Kembali]

*ALAT*

    instrument

- DC Voltmeter

        DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.

Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter

    generator

- Batrai

       Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang digunakan untuk memberi daya pada perangkat listrik (sumber energi listrik).

Spesifikasi dan Pinout Baterai

• Input voltage: ac 100~240v / dc 10~30v
• Output voltage: dc 1~35v
• Max. Input current: dc 14a
• Charging current: 0.1~10a
• Discharging current: 0.1~1.0a
• Balance current: 1.5a/cell max
• Max. Discharging power: 15w
• Max. Charging power: ac 100w / dc 250w
• Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
• Ukuran: 126x115x49mm
• Berat: 460gr



*BAHAN*

- Resistor



Resistor merupakan salah satu komponen yang digunakan dalam sebuah sirkuit atau rangkaian elektronik. Resistor berfungsi sebagai resistansi/ hambatan yang mampu mengatur atau mengendalikan tegangan dan arus listrik rangkaian.

Cara menghitung nilai resistor

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak  = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

 Spesifikasi

- Dioda

Gambar, Simbol, dan Pinout Dioda



Spesifikasi

Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

- Transistor NPN

        Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide.

 - Op-Amp

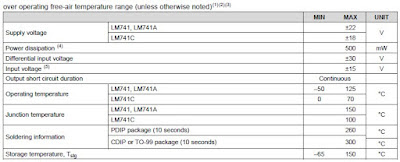

Spesifikasi

        Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

KOMPONEN INPUT

- Sensor Sentuh

Digital Touch Sensor inilah salah satu saklar modern. Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh.

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

Grafik Respon Sensor Sentuh

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

Pin Out

Spesifikasi

- Rain Sensor

 Raindrop Sensor adalah alat yang digunakan untuk merasakan hujan. Ini terdiri dari dua modul, papan hujan yang mendeteksi hujan dan modul kontrol , yang membandingkan nilai analog, dan mengubahnya menjadi nilai digital.

Spesifikasi

• Tegangan operasi berkisar dari 3,3 hingga 5V
• Arus operasi adalah 15 mA
• Ukuran bantalan penginderaan adalah 5cm x 4 cm dengan pelat nikel di satu sisi.
• Chip pembanding adalah LM393
• Jenis output adalah AO (tegangan output analog) & DO (Tegangan switching digital)
• Panjang & lebar modul PCB 3.2cm x 1.4cm
• Sensitivitas dapat dimodifikasi melalui Trimpot
• Indikator lampu LED Merah/Hijau untuk Daya & Output

- Sound Sensor



   Sensor yang mensensing besaran suara untuk diubah menjadi besaran listrik yang akan dioleh mikrokontroler.

Pin OUT

Spesifikasi

•   Working voltage: DC 3.3-5V
•   Dimensions: 45 x 17 x 9 mm
•   Signal output indication
•   Single channel signal output
•   With the retaining bolt hole, convenient installation
•   Outputs low level and the signal light when there is sound

- Logicstate



Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Pin out

KOMPONEN OUTPUT

- Relay

Spesifikasi

Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A.

• Konfigurasi pin Relay dihubungkan ke 5V
• GND dihubungkan ke GND
• IN1/Data dihubungkan ke pin 2

Pin out

- Motor

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Spesifikasi

Pin out

Grafik Respons:

- Ground

Sistem ground yang merupakan sebuah titik referensi tegangan yang memiliki nilai “nol”. Titik “nol” pada listrik AC & DC Untuk rangkaian DC, ground merupakan jalur kabel listrik yang berhubungan dengan kutub negatif (-) dari baterai/accu. Atau dengan kata lain ground ini digunakan untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

- Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.

Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).

pin out:



Spesifikasi:

3. Dasar Teori [Kembali]

- Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika

Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.

Cara menghitung nilai resistor:

Tabel warna

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak  = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Spesifikasi

- Dioda

        Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

Spesifikasi

Dioda dapat dibagi menjadi beberapa jenis:

1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.

2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.

3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.

4. Dioda Photo yang berfungsi sebagai sensor cahaya.

5. Dioda Schottky yang berfungsi sebagai Pengendali.

Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

- Transistor NPN

Fungsi-fungsi Transostor adalah :

• sebagai penyearah
• sebagai penguat tegangan dan daya
• sebagai stabilisasi tegangan
• sebagai mixer
• sebagai Osilator
• sebagai Switch (pemutus dan penyambung sikuit)

Struktur Dasar Transistor

    Pada dasarnya, Transistor adalah komponen Elektronika yang terdiri dari 3 lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa arus listrik.

    NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.

    Berikut ini adalah gambar tipe Transistor berdasarkan Lapisan Semikonduktor yang membentuknya beserta simbol Transistor NPN dan PNP

Cara Mengukur Transistor NPN

    Kita dapat menggunakan Multimeter Analog maupun Multimeter Digital untuk mengukur ataupun menguji apakah sebuah Transistor masih dalam kondisi yang baik. Perlu diingatkan bahwa terdapat perbedaan tata letak Polaritas (Merah dan Hitam) Probe Multimeter Analog dan Multimeter Digital dalam mengukur/menguji sebuah Transistor.

Berikut ini adalah Cara untuk menguji atau mengukur Transistor dengan Mengunakan Multimeter Analog dan Multimeter Digital.

    a. Mengukur Transistor NPN dengan Multimeter Analog

Cara Mengukur Transistor NPN dengan Multimeter Analog

1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x10k

2. Hubungkan Probe Hitam pada Terminal Basis (B) dan Probe Merah pada Terminal Emitor (E), Jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik

3. Pindahkan Probe Merah pada Terminal Kolektor (C), jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik.

Catatan :

Jika Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka Jarum pada Multimeter Analog harus tidak akan bergerak sama sekali atau “Open”.

b. Mengukur Transistor dengan Multimeter Digital

        Pada umumnya, Multimeter Digital memiliki fungsi mengukur Dioda dan Resistansi (Ohm) dalam Saklar yang sama. Maka untuk Multimeter Digital jenis ini, Pengujian Multimeter adalah terbalik dengan Cara Menguji Transistor dengan Menggunakan Multimeter Analog.

Cara Mengukur Transistor NPN dengan Multimeter Digital

1. Atur Posisi Saklar pada Posisi Dioda
2. Hubungkan Probe Merah pada Terminal Basis (B) dan Probe Hitam pada Terminal Emitor (E), Jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik
3. Pindahkan Probe Hitam pada Terminal Kolektor (C), jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik.

- Op-Amp

Spesifikasi

        Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Karakteristik penguat ideal adalah:

• Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
• Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
• Impedansi output sangat kecil (Zo <<).

Respon Karakteristik kurva I-O:

- Sensor Sentuh

Digital Touch Sensor inilah salah satu saklar modern. Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh.

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

Grafik Respon Sensor Sentuh

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

Pin Out

Spesifikasi

Sensor Hujan

Sensor Hujan FC-37 ini bilamana terkena hujan maka akan meningkatkan resistansinya sehingga tegangan output yang dikeluarkan oleh sensor ini akan semakin kecil bila tingkat intensitas hujan semakin tinggi.
Rain Sensor ini memiliki teori mendasar yang diambil dari Resistive Humadity Sensor, dimana sensor ini tersusun secara paralel dari konduktor-konduktor yang diletakan pada sebuah papan film pada jarak tertentu, dengan kata lain dengan tersusunnya konduktor-konduktor tersebut pada jarak yang telah ditentukan maka seolah-olah kita memberikan resistansi yang besar bagi arus listrik yang mengalir pada konduktor-konduktor tersebut, berdasarkan rumus V = IR, kita dapat memainkan tegangan dengan resistasi yang berubah-ubah tersebut. Bentuk gambar papan film seperti berikut :

Prinsip kerja dari Film board ini
Ketika konduktor-konduktor yang tersusun secara paralel tersebut terkena mengenai air, maka arus listrik yang mengalir akan lebih mudah dibandingkan tidak ada air, karena celah-celah yang diberikan kepada konduktor-konduktor tersebut berkurang sehingga resistanis yang awalnya cukup besar menjadi berkurang sesuai dengan kadar air yang tersentuh konduktor-konduktor papan film tersebut
Semakin banyak air yang tersentuh oleh konduktor-konduktor papan film tersebut, maka semakin kecil pula resistansinya, sehingga berdasarkan Hukum Khirchoff :
V = I . R
           Tegangan yang dihasilkan semakin kecil, dan begitu sebaliknya.

Grafik Sensor




   Grafik diatas merupakan invers output dari sensor hujan sebelum masuk ke converter digital



        Grafik diatas menunjukkan bahwa Output dari sensor yang telah dikonversikan ke sinyal digital, pada hujan ringan dengan 400cc/menit dan untuk hujan biasa berupa 900cc/menit.



Apabila tingkat intensitas tegangan hujan semakin kecil, maka resistansinya meningkat dan tegangan ouput semakin besar.

- Sensor Suara

Sensor suara adalah sebuah alat yang mampu mengubah gelombang Sinusioda suara menjadi gelombang sinus energi listrik (Alternating Sinusioda Electric Current). Sensor suara berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun. Oleh karena kumparan tersebut sebenarnya adalah ibarat sebuah pisau berlubang-lubang, maka pada saat ia bergerak naik-turun, ia juga telah membuat gelombng magnet yang mengalir melewatinya terpotong-potong. Kecepatan gerak kumparan menentukan kuat-lemahnya gelombang listrik yang dihasilkannya.
Sensor suara adalah sensor yang cara kerjanya merubah besaran suara menjadi besaran listrik, dan dipasaran sudah begitu luas penggunaannya. Komponen yang termasuk dalam Sensor suara yaitu electric condenser microphone atau mic kondenser.
Intensitas suara adalah ukuran dari "aliran energi melewati satuan luas per satuan waktu" dan unit pengukuran adalah W/m2 Probe intensitas suara mikrofon ini dirancang untuk menangkap intensitas suara bersama dengan unit arah aliran sebagai besaran vektor. Hal ini dicapai dengan menggabungkan lebih dari satu mikrofon di probe untuk mengukur aliran energi suara. mikrofon konvensional dapat mengukur tekanan suara (unit: Pa), yang mewakili intensitas bunyi di tempat tertentu (satu titik), tetapi dapat mengukur arah aliran. Mikrofon intensitas bunyi Oleh karena itu digunakan untuk sumber suara memeriksa dan untuk mengukur kekuatan suara.

Prinsip Kerja
    Sensor suara adalah sensor yang cara kerjanya yaitu merubah besaran suara menjadi besaran listrik. Sinyal yang masuk akan di olah sehingga akan menghasilkan satu kondisi yaitu kondisi 1 atau 0. Sensor suara banyak digunakan dalam kehidupan sehari-hari, Contoh Pengaplikasian sensor ini adalah yang bekerja pada system robot. Suara yang diterima oleh microfon akan di transfer ke pre amp mic, fungsi pre amp mic ini adalah untuk memperkuat sinyal suara yang masuk kedalam komponen.
    Setelah sinyal suara diterima oleh preamp mic, kemudian di kirim lagi ke rangkaian pengkonfersi yang mana rangkaian ini berfungsi untuk merubah sinyal suara yang berbentuk sinyal digital menjadi sinya analog agar bisa dibaca oleh mikrokontroler. Jika sinyal tersebut diterima oleh mikro kontroler maka akan diolah sesuai dengan program yang dibuat, apakah robot akan berjalan atau berhenti.
    Suara yang masuk direkam oleh komponen kemudian akan disimpan oleh memory. Sebagai contoh jika kita bertepuk tangan 1 kali maka akan dikenali sebagai kondisi 1 atau on sehingga robot dapat berjalan. Jika bertepuk tangan 2 kali maka robot akan mati atau mendapat sinyal kondisi 0. Penggunaan sinyal tergantung dari user bagaimana dia menggunakannya.
    Kesensitifan  sensor suara dapat diatur, semakin banyak condensator yang digunakan pada pre amp maka akan semakin baik daya sensitive dari sensor suara tersebut. Begitu juga pada saat penggunaan suara harus dalam kondisi tertentu, karena jika terdapat suara lain yang masuk maka akan tidak dikenali oleh sensor, begitu pula frekuensi yang digunakan harus sesuai pada saat kita menginput suara awal dan input suara pada saat menjalankan program.

Pin OUT
Spesifikasi
  Working voltage: DC 3.3-5V
  Dimensions: 45 x 17 x 9 mm
  Signal output indication
  Single channel signal output
  With the retaining bolt hole, convenient installation
  Outputs low level and the signal light when there is sound

Grafik Sensor


 - Baterai



        Baterai (Battery) adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik. Hampir semua perangkat elektronik yang portabel seperti handphone, laptop, dan maianan remote control menggunakan baterai sebagai sumber listriknya. Dengan adanya baterai, sehingga tidak perlu menyambungkan kabel listrik ke terimanal untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Setiap baterai terdiri dari terminal positif (Katoda) dan terminal negatif (Anoda) serta elektrolit yang berfungsi sebagai penghantar. Output arus listrik dari baterai adalah arus searah atau disebut juga dengan arus DC (Direct Current).

        Pada umumnya, baterai terdiri dari 2 jenis utama yakni baterai primer yang hanya dapat sekali pakai (single use battery) dan baterai sekunder yang dapat diisi ulang (rechargeable battery). Baterai yang dibahas pada proposal ini yang dapat diisi ulang dan biasa digunakan pada kendaraan listrik yaitu baterai Lithium ion dan Lithium Polymer.

Baterai dalam sistem PV mengalami berulang kali siklus pengisian dan pengosongan selama umur pakainya. Siklus hidup (cycle life) baterai adalah banyaknya pengisian dan pengosongan hingga kapasitas baterai turun (melemah) dan tersisa 80% dari kapasitas nominalnya. Pabrik baterai biasanya mencantumkan siklus hidup pada spesifikasi teknis baterai. Mencantumkan satu nilai siklus hidup (cycle life) sebenarnya terlalu menyederhanakan informasi, karena siklus hidup baterai juga tergantung pada suhu baterai.
Dari grafik di atas, terlihat pada suhu operasional baterai yang lebih rendah, siklus hidup baterai lebih lama. Siklus hidup baterai juga tergantung dari DoD, artinya baterai yang dikosongkan hanya 50% dari kapasitasnya, berumur lebih lama jika dikosongkan hingga 80%, namun membuat sistem menjadi lebih mahal, karena membutuhkan kapasitas baterai lebih besar untuk mengakomodasi kebutuhan yang sama.

Jika pada suhu operasional lebih rendah, umur baterai lebih lama,  namun ada efek negatif berkaitan dengan kapasitas baterai. Pada suhu  yang lebih rendah, kapasitas baterai menjadi lebih rendah. Hal ini disebabkan karena pada suhu yang lebih tinggi, reaksi kimia yang terjadi pada baterai bergerak lebih aktif/cepat, sehingga kapasitas baterai cenderung lebih tinggi.
    Terkadang, pada suhu yang lebih tinggi, kapasitas baterai justru dapat lebih besar dari angka nominalnya, meskipun pada suhu tinggi, elemen baterai terlalu aktif, juga berakibat buruk pada kesehatan baterai.

- Relay

Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.

Kapasitas Pengalihan Maksimum :

- Motor Listrik

        Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Bentuk dan Simbol Motor DC :

Prinsip Kerja Motor DC

  Terdapat dua bagian utama pada sebuah Motor Listrik DC,    yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).
        Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Perhitungan pada motor DC :

Daya input :Pin= √3 Vrms Irms cosƟ

Daya output : Pout= Tout w

w : kecepatan sudut

Tout :torsi output

Efisiensi : η (%) = (Pout/Pin) x 100

Mengapa terdapat efisiensi pada motor? Karena motor yang digunakan tidak dapat bersifat ideal, artinya pada motor ada kehilangan daya pada setiap prosesnya sehingga daya output akan bernilai lebih kecil daripada daya input. Kehilangan daya ini biasa disebut sebagai rugi-rugi daya dan dapat disebabkan karena mechanical (gesekan dan rotasi) serta electric (hambatan pada belitan).

1. Dengan V_ref = 0Volt
   Rangkaian komparator inverting dengan tegangan input Vi berupa gelombang segitiga dan tegangan referensi V_ref = 0 Volt adalah seperti gambar 88.



   Untuk menghitung berapa tegangan ambang V_UT(Upper Threshold Voltage) atau V_LT(Lower Threshold Voltage) maka lakukan pemisalan kondisi tegangan output V_o = +V_sat atau –V_sat. Misalkan tegangan output V_o = +V_sat seperti gambar 89 maka dapat dihitung tegangan ambang atas V_UT:



   Misalkan tegangan output V_o = -V_sat seperti gambar 90 maka dapat dihitung tegangan ambang bawah V_LT:



   Bentuk gelombang tegangan output VO adalah seperti pada gambar 91 dan karakteristik I-O seperti pada gambar 92.





2. Dengan V_ref ≠ 0Volt
   Rangkaian komparator inverting dengan tegangan input V_i berupa gelombang segitiga dan tegangan referensi V_ref ≠ 0 Volt adalah seperti gambar 93.



   Misalkan tegangan output V_o = +V_sat seperti gambar 94 maka dapat dihitung tegangan ambang atas V_UT:



   Misalkan tegangan output V_o = -V_sat seperti gambar 95 maka dapat dihitung tegangan ambang bawah V_LT:



   Bentuk gelombang tegangan output V_o adalah seperti pada gambar 96 dan gambar 97 dan karakteristik I-O seperti pada gambar 98 dan gambar 99.



4. Percobaan [Kembali]

LANGKAH KERJA

- Siapkan seluruh alat dan bahan yang akan digunakan di Proteus

- Rangkai semua alat dan bahan pada proteus

- Jika rangkaian sudah terbentuk maka jalankan

- Simulasikan semua sensor yang ada

- Revisi lagi apakah ada yang kurang dari rangkaian

- Lakukan simulasi kembali

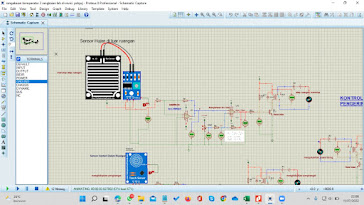

GAMBAR RANGKAIAN

-  Rangkaian simulasi

PRINSIP KERJA

1. Rain Sensor

Sensor Hujan (menutup atap ruangan)

ketika sensor mendeteksi adanya air yang berasal dari air hujan maka sensor akan aktif dan akan menghasilkan output sebesar 5V.Output ini akan menjadi input pada Invting Amplifier dimana rumus dari inverting sendiri ialah Vo=(-Rf/Ri)Vi dimana Rf sebesar 10k dan Ri sebesar 10K  dari rumus didapat bahwa output nya sama dengan input atau tidak jadi pemebesan(gain) dan bernilai negatif.Input dari inverting yang bernilai negatif  ini menjadi sumber untuk Rangakaian komparator dimana pada rangkaian  komparotor diatas juga terdapat Vref yang mana bernilai negatif.pada komparator terpadat tegangang VUT dimana rumusnya yaitu {Vut=1/(n+1)(Vsat)+n/(n+1)(Vref)} dimana jika vi<Vut maka outputnya sama/medekati +Vsat (+13.9). Output dari komparator ini di umpankan ke R21 trus ke transistor. pada simulasi di atas terlihat bahwa VBe bernilai 0.90 yang menandakan bahwa resistor aktif dan ada arus yang melewati R24, relay, Kolektor, Emiter dan ke Ground. karena ada harus yang melewati relay maka relay akan bergerak dari kanan ke kira dan terbantuk rangkaian tertutup (loop) yang terhubung dengan battery dan motor. karena ada arus dan supply dari battery maka motor akan beragerak yang berarti akan menutup otomatis atap ruangan.

2. Touch Sensor

Sensor Sentuh(menghidupkan penghangat)

ketika sensor mendeteksi adanya sentuhan pada panel sensor maka sensor akan aktif dan akan menghasilkan output sebesar 5V.Output ini akan menjadi input pada Invting Amplifier dimana rumus dari inverting sendiri ialah Vo=(-Rf/Ri)Vi dimana Rf sebesar 15k dan Ri sebesar 10K  dari rumus didapat bahwa output nya akan diperkuat sebesar 1.5x tegangan input dan bernilai negatif dengan besarnya 7.5V.Input dari inverting yang bernilai negatif  ini menjadi sumber untuk Rangakaian komparator dimana pada rangkaian  komparotor diatas juga terdapat Vref yang mana bernilai negatif.pada komparator terpadat tegangang VUT dimana rumusnya yaitu {Vut=1/(n+1)(Vsat)+n/(n+1)(Vref)} dimana jika vi<Vut maka outputnya sama/medekati +Vsat (+13.9). Output dari komparator ini di umpankan ke R8 trus ke transistor. pada simulasi di atas terlihat bahwa VBe bernilai 0.90 yang menandakan bahwa resistor aktif dan ada arus yang melewati R9, relay, Kolektor, Emiter dan ke Ground. karena ada harus yang melewati relay maka relay akan bergerak dari kanan ke kira dan terbantuk rangkaian tertutup (loop) yang terhubung dengan battery dan motor. karena ada arus dan supply dari battery maka motor akan beragerak yang berarti akan menghidupkan penghangat.

3. Sound Sensor

Sensor Suara (mengusir burung)

ketika sensor mendeteksi adanya suara maka sensor akan aktif dan akan menghasilkan output sebesar 5V.Output ini akan menjadi input pada Invting Amplifier dimana rumus dari inverting sendiri ialah Vo=(-Rf/Ri)Vi dimana Rf sebesar 10k dan Ri sebesar 10K  dari rumus didapat bahwa output nya sama dengan input atau tidak jadi pemebesan(gain) dan bernilai negatif.Input dari inverting yang bernilai negatif  ini menjadi sumber untuk Rangakaian komparator dimana pada rangkaian  komparotor diatas juga terdapat Vref yang mana bernilai negatif.pada komparator terpadat tegangang VUT dimana rumusnya yaitu {Vut=1/(n+1)(Vsat)+n/(n+1)(Vref)} dimana jika vi<Vut maka outputnya sama/medekati +Vsat (+13.9). Output dari komparator ini di umpankan ke R21 trus ke transistor. pada simulasi di atas terlihat bahwa VBe bernilai 0.90 yang menandakan bahwa resistor aktif dan ada arus yang melewati R24, relay, Kolektor, Emiter dan ke Ground. karena ada harus yang melewati relay maka relay akan bergerak dari kanan ke kira dan terbantuk rangkaian tertutup (loop) yang terhubung dengan battery dan motor. karena ada arus dan supply dari battery maka motor akan beragerak yang berarti akan mengeluarkan suara bising agar burung kabur.

VIDEO

5. Download [Kembali]

HTML  Klik Disini

Rangkaian Percobaan Klik Disini

Video Percobaan Klik Disini

DataSheet Rain Sensor Klik Disini

DataSheet Sound Sensor Klik Disini

DataSheet Touch Sensor Klik Disini

DataSheet Resistor 10k  Klik disini

DataSheet Dioda Klik disini

DataSheet Motor DC Klik disini

DataSheet Relay 12V Klik Disini

Library Rain Sensor Klik Disini

Library Sound Sensor Klik Disini

Library Touch Sensor  Klik Disini
