Percobaan 1 kondisi 8
Buatlah rangkaian seperti gambar percobaan 1 dengan output led biasa dan seven segment common anoda dalam satu rangkaian

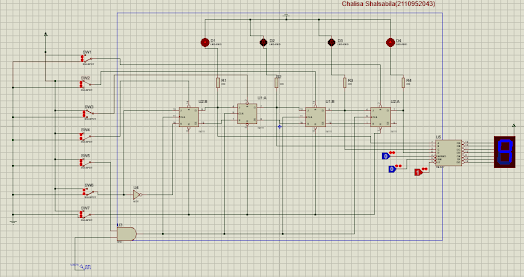

2. Gambar Rangkaian Simulasi [Kembali]
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkain
[Kembali]
Di dalam rangkaian pada percobaan ini, terdapat 7 saklar SPDT, 4 JK Flip-Flop, terdapat resistor dan LED, 7 segment yang inputnya dari IC 74LS47, serta gerbang NOT yang terhubung dengan kaki K pada JK Flip-Flop, yang mana output dari gerbang not ini menjadi input dari kaki K pada JK Flip-Flop. Dan terdapat gerbang AND yang inputnya dari SW 5 dan Clock, serta masing-masing CLK pada JK Flip-Flop ini memperoleh inputannya itu dari gerbang AND.
Pada rangkaian ini, jika kita mengatur SW 4 untuk berlogika 0 dan SW 1, SW 2, SW 3 berlogika 1 maka output dari 7-segment akan menunjukan angka 1, sedangkan jika semua switch diberikan logika 1 maka pada 7-segment akan menunjukkan angka 0, mana sesuai dengan led nya, tidak ada led yang aktif. pada prosesnya, yang mana untuk JK Flip-Flop pertama kaki S-nya akan mendapat input dari SW 4 dan JK Flip-Flop yang kedua pada rangkaian ini hasil outputnya itu dari input JK Flip-Flop sebelumnya.
Lalu pada IC 74LS47 pada pin A B C D ini, outputnya itu diperoleh dengan melihat LED untuk D1 dan D4 aktif, D2 dan D3 tidak aktif, serta pin BI/RBO yang mana ini adalah Blank Input atau Row Blank Output, jika berlogika 0 maka output yang dihasilkan pada IC 74LS47 aktif dan pada 7-segmen tidak menunjukkan angka. RBI serta LT yang merupakan Lamp Test yang mana jika diberi inputan yang berlogika "0" maka hasil dari outputnya dapat dilihat pada 7-segment yang akan menunjukkan angka 8 dan tetap meskipun sudah mengubah-ubah switch yang ada
5. Link Download [Kembali]
Download Vidio Percobaan
Download Datasheet IC 74LS47
