1.Kondisi [kembali]

    Percobaan 3 kondisi 2

    Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan 3 dengan     kapasitor sebesar 260uF dan resistor sebesar 2kΩ

 2. Gambar Rangkaian Simulasi[kembali]

Sebelum Di simulasikan

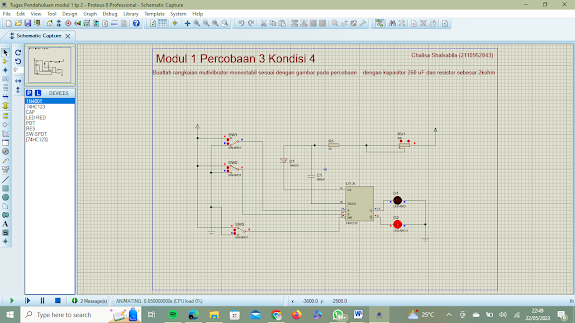

Setelah Di simulasikan

3.Vidio Simulasi [kembali]

 4.Prinsip Kerja Rangkaian[kembali]

    Rangkaian ini terdiri dari 3 saklar SPDT, 2  LED, 1 IC-74HC123, 1 kapasitor 260 uF, 1  resistor ( 2 kOhm ), 1 buah dioda dan 1 buah potensiometer. 3 buah switch SPDT dihubungkan ke input IC74HC123, switch 1 dihubungkan ke input A, switch 2 dihubungkan ke input B, dan switch 3 dihubungkan ke MR (master reset), kemudian output dihubungkan ke 2 LED Merah yang mana dihubungkan ke ground.

    Tegangan 5 volt dari Vcc menyuplai daya ke saklar 1, 2, dan 3. Jika masukan saklar 3 berlogika 1 dan saklar lainnya berlogika 1 atau 0, LED merah akan menyala karena rangkaiannya multivibrator monostabil.

    Namun, ketika sakelar 3 berlogika 0 atau MR aktif, sakelar 1 dan 2 tidak aktif/tidak aktif. Monostabil artinya output yang dihasilkan memiliki stabilitas 1.
